數顯表選型指南

作者：編輯：來源：發布日期： 2022-08-12 13:11:45

信息摘要：

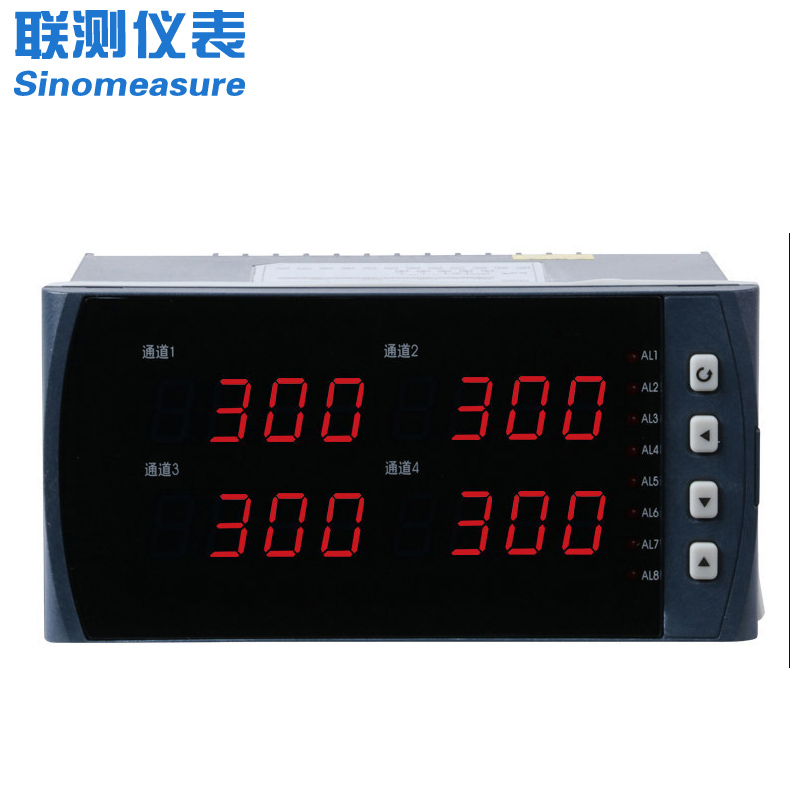

　數顯表全稱數字顯示控制儀表，簡稱數顯表，是工業場合常用的到的一款儀表。別看它數碼管顯示，看著很簡單，如果你真這樣認為，那就大錯特錯了。

　　數顯表選擇得好，在不少場合，可以替代PLC使用，極大降低預算。換句話說，就是：“花小錢，辦大事。”
　　接下去，就講講工控老司機，在選擇數顯表時，常會關注的這幾個點：
　　數顯表的六大選型注意點
　　1.儀表尺寸
　　即儀表的體積大小，這是個很基本的問題。數顯表要裝在柜體上，所以要考慮整體的協調性，過大了可能裝不下，過小了看不清顯示數字。
　　另外，體積大的儀表一般功能擴充性較強，同樣的功能價格可能會貴，體積小的儀表可能功能擴充性較差，價格也相應的要便宜一些。目前數顯表面板的國際標準尺寸主要有以下幾種：
　　160*80mm48*48mm;48*96mm;
　　72*72mm;96*96mm;96*48mm;。
　　2.輸入信號
　　輸入信號是指直接輸入數顯表的測量信號。有些工業信號(如：熱電阻、熱電偶、4-20mA等)一般可直接接入數顯表，而有些信號則需要經過轉化后才能接入儀表，比如交流電流、電壓。必須弄清楚測量信號的性質，否則買來的儀表非但不能用，還甚至?xí)p壞儀表及原有設備。
　　我們不光要弄清信號類型：電流還是電壓，交流還是直流，是脈沖信號還是線性信號等等，還要弄清信號的大小。
　　儀表的名稱與輸入信號不是同一概念，舉幾個例子：輸入信號是0-75mvdc的電流表(名稱是電流表，輸入信號卻是電壓信號，因為電流經過分流器取得電壓信號);輸入信號是0-10vdc的轉速表(名稱是轉速表，輸入信號卻是電壓，因為變頻器將轉速信號轉化成電壓信號)。
　　3.顯示位數
　　顯示位數直接關系到數顯表的測量精度，一般來講，顯示位數越高，測量更精確，價格也越貴，主要有以下幾種：
　　(1)兩位(99，特殊);
　　(2)三位(999，極少);
　　(3)三位半(1999，普通數顯表占主流);
　　(4)四位(9999，智能數顯表占主流);
　　(5)四位半(19999);四又四分之三(3999);五位及五位以上(常見于計數器、累計表和高端儀表)，用戶可以根據測量精度要求來選擇要幾位的數顯表。
　　4.工作電源
　　所有數顯表都需要工作電源，數顯表的工作電源類型主要有：220VAC;110/220VAC;
　　24VDC(一般要訂制)。
　　5.特殊要求
　　若用戶有特殊要求就應提出來，讓廠家確認能否滿足要求，千萬不能想當然，比如：IP防護等級、高溫工作場合、強干擾場合、特殊信號場合、特殊工作方式等等。
　　6.儀表功能
　　儀表功能一般都是模塊化的，可選擇的，儀表價格也會隨功能不一樣而有所差異，數顯表主要有以下可選功能：
　　(1)報警功能及報警輸出的組數(即繼電器動作輸出)
　　(2)饋電電源輸出及輸出電壓的大小及功率。
　　(3)變送輸出及變送輸出的類型(4-20ma還是0-10v等)，
　　(4)RS485/RS232通訊輸出,是modbus還是其他協議)，對于調節控制儀表，可選功能就更多，具體要參照廠家的選型譜，并與廠家溝通并確認無誤后才可以訂貨。
　　最后總結：
　　數顯表選型并不復雜，對于簡單的數顯表一般買過來就可以用了，對于初次使用或選用功能復雜數顯表的用戶只要把握了以上幾點，也能很好的選購到合適的產品。
　　注意點：測量精度(值越小越精確)、響應速度(值越小響應越快)、工作環境、溫度系數(值越小受溫度影響越小)、過載能力。
